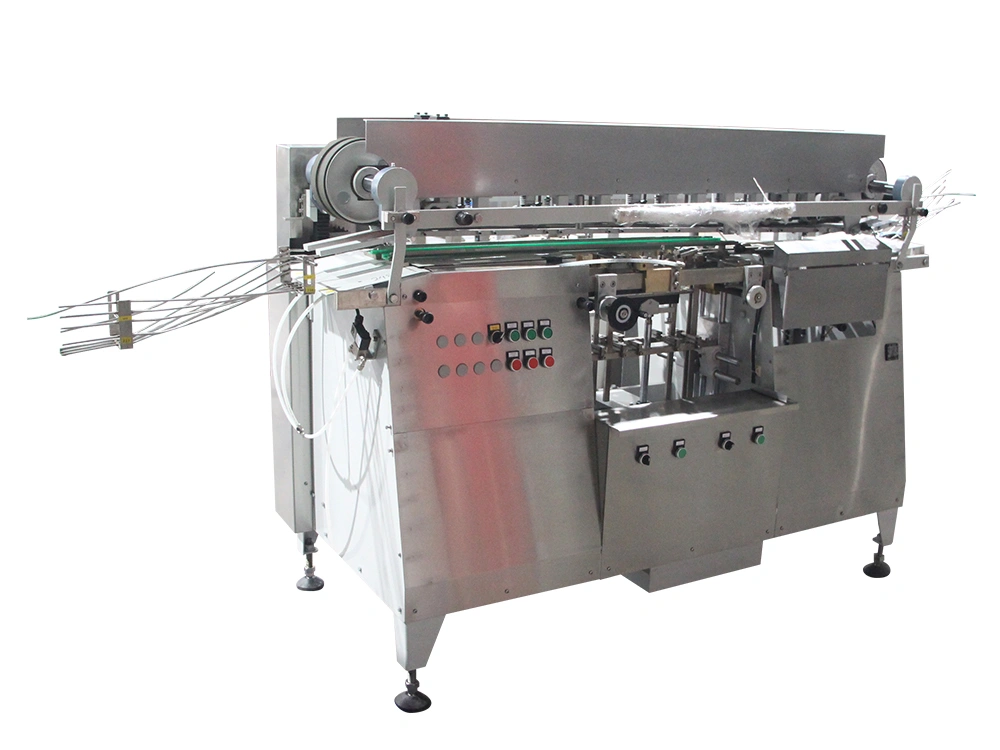

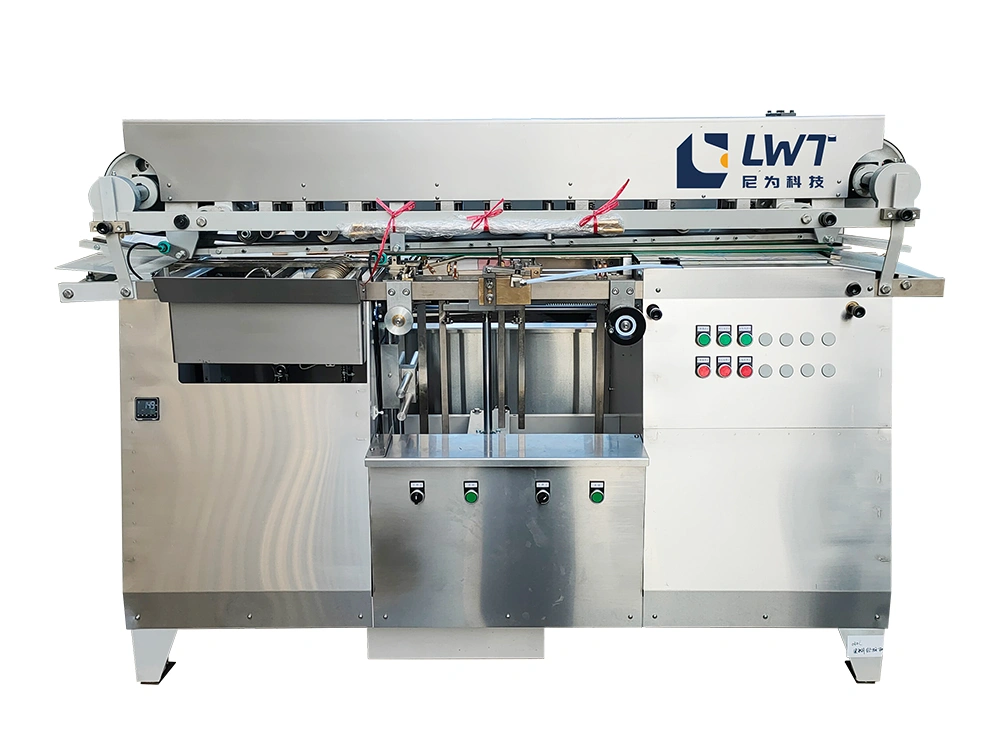

Etiquetadora horizontal de engomar
Etiquetado envolvente continuo para latas cilíndricas con aplicación combinada de cola caliente y cola fría.
La etiquetadora horizontal de engomar está diseñada para el etiquetado envolvente de latas cilíndricas. Durante el avance, las latas se mantienen en rotación para que la etiqueta pueda aplicarse alrededor de toda la superficie lateral de forma continua.
El sistema combina cola caliente y cola fría durante la aplicación: la cola caliente permite tomar la etiqueta e iniciar su fijación sobre la lata, mientras que la cola fría se aplica en el extremo de cierre para completar el solape. Esta configuración permite trabajar de forma continua en líneas de envasado de alimentos, bebidas y productos enlatados.

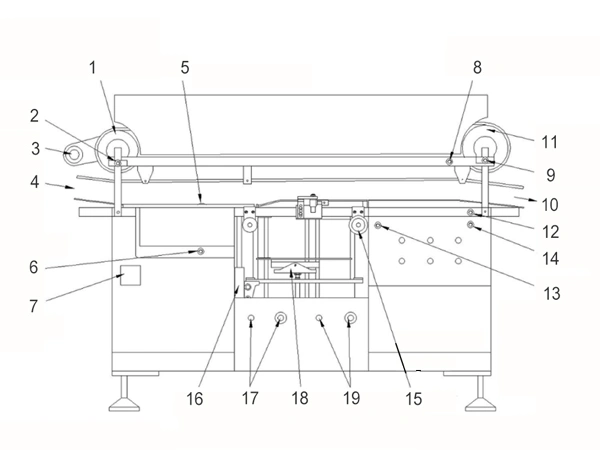

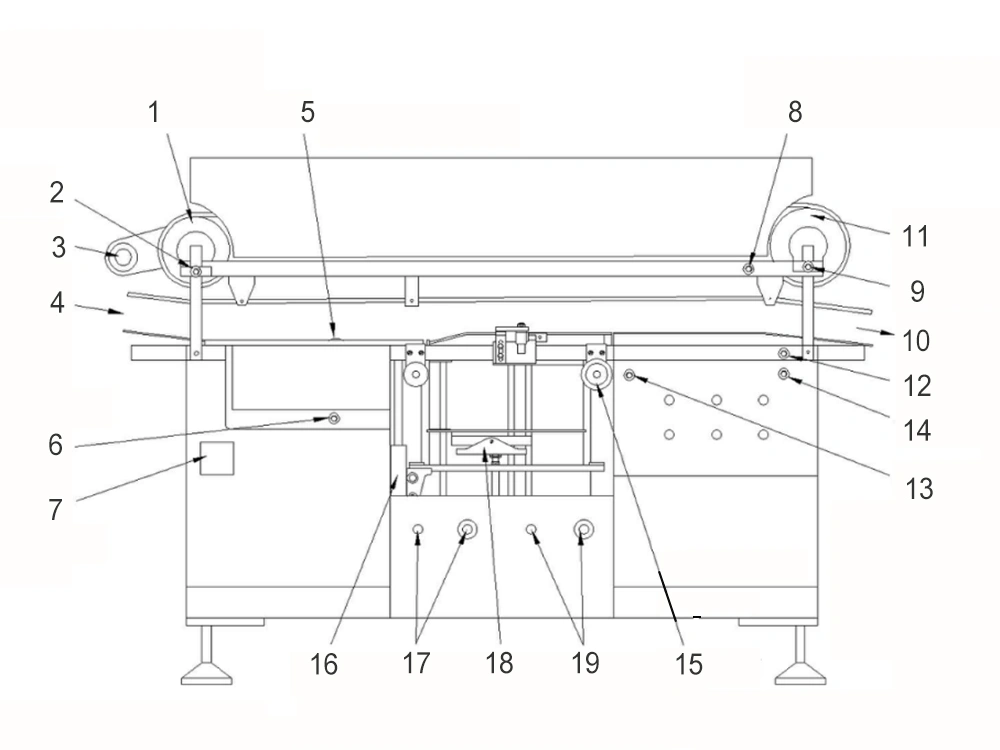

- 1 Polea motriz de la correa
- 2 Dispositivde estabilización
- 3 Rodillseparador de latas
- 4 Entrada de latas
- 5 Rodillencolador
- 6 Ajuste de posición del rodillencolador
- 7 Controlador de temperatura
- 8 Ajuste de altura de latas
- 9 Dispositivde presión de la etiqueta
- 10 Salida de latas
- 11 Bloquedel ajuste de diámetro
- 12 Mecanismde ajuste
- 13 Ajuste de longitud de la etiqueta
- 14 Ajuste del diámetrde la lata
- 15 Ajuste del anchde la etiqueta
- 16 Segunda entrada de etiquetas
- 17 Control de la segunda entrada de etiquetas
- 18 Primera entrada de etiquetas
- 19 Control de la primera entrada de etiquetas
La lata entra en la máquina y avanza mientras gira sobre su eje. Primero se aplica una franja de cola caliente sobre la superficie lateral del envase. Al entrar en contacto con la etiqueta, esta queda adherida a la lata y comienza a envolverla durante el giro.
Antes de completar la vuelta, se aplica cola fría en el extremo final de la etiqueta. El movimiento continuo de la lata completa el envolvimiento y fija el solape, dejando la etiqueta colocada alrededor del envase antes de su salida de la máquina.
Proceso: Alimentación de la lata → Rotación y avance → Aplicación de cola caliente → Toma de la etiqueta → Envolvimiento → Aplicación de cola fría → Fijación del solape → Salida
- 1 Cola caliente
- 2 Correa de arrastre
- 3 Franja de cola caliente
- 4 Rodillencolador
- 5 Etiqueta
- 6 Cola fría
| Velocidad de etiquetado | 50–300 latas/min |
| Precisión de etiquetado | ±1 mm |
| Dimensiones de la etiqueta | 117–520 mm × 50–254 mm |
| Diámetro de la lata | 45–150 mm |
| Requisito de aire comprimido | 2–4 kg/cm², 10 L/min |

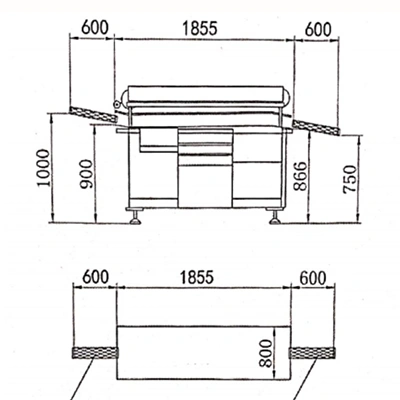

| Dimensiones de la máquina | 2215 × 840 × 1400 mm |
| Potencia | 3 kW |
-
-

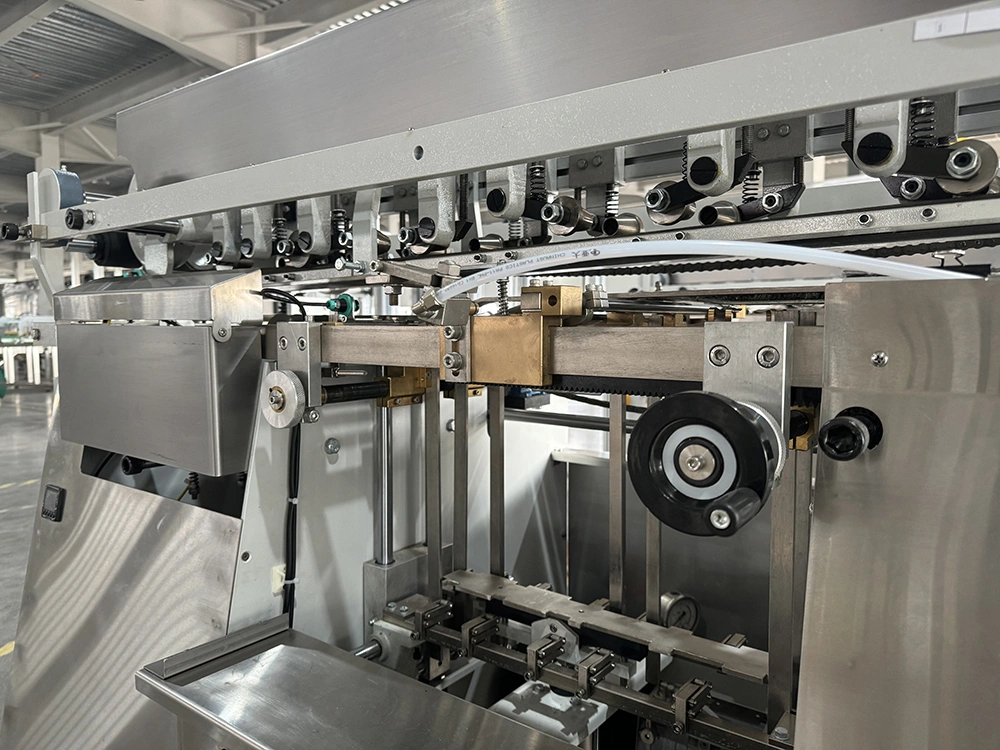

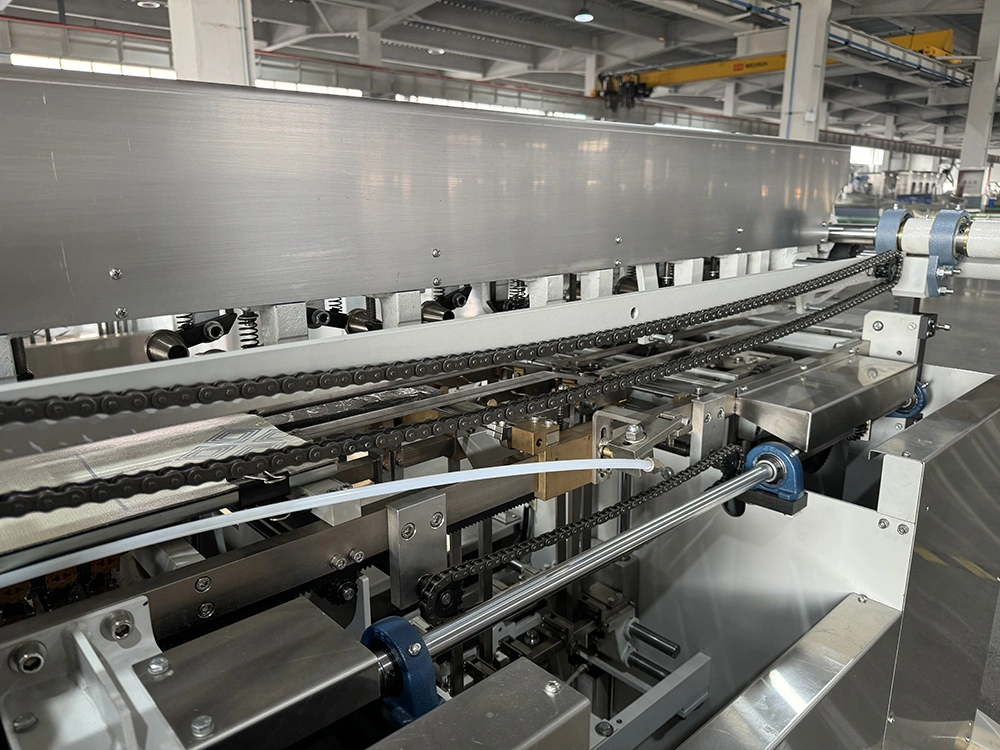

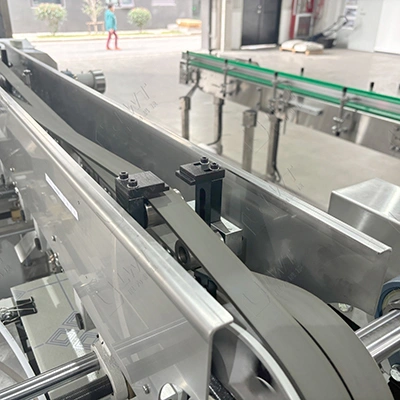

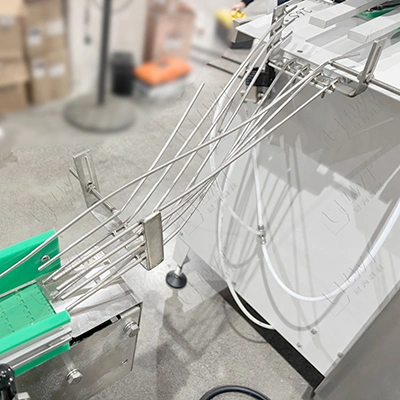

Túnel de guiado de etiquetas y latas
-
-

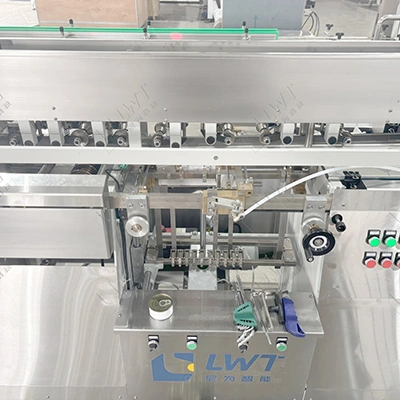

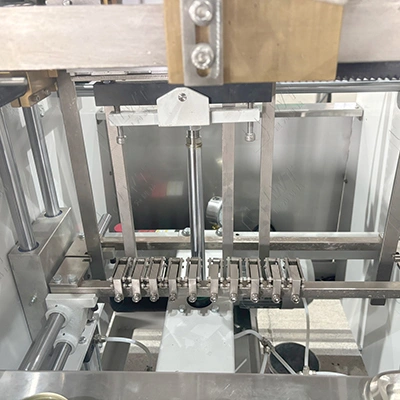

Almacén de etiquetas
-
-

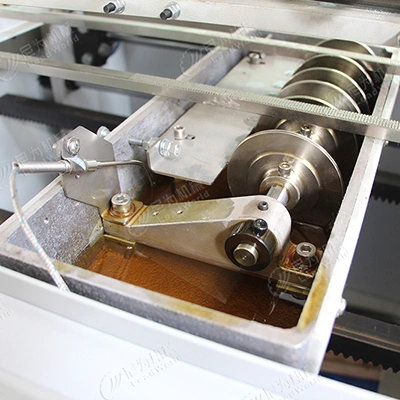

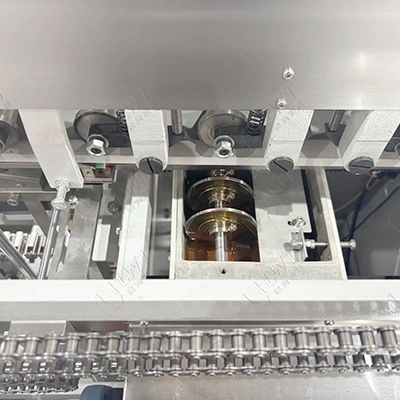

Estación de cola caliente
-
-

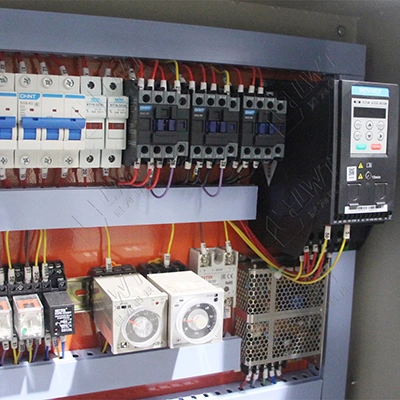

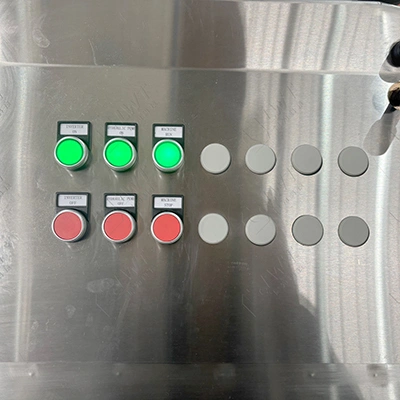

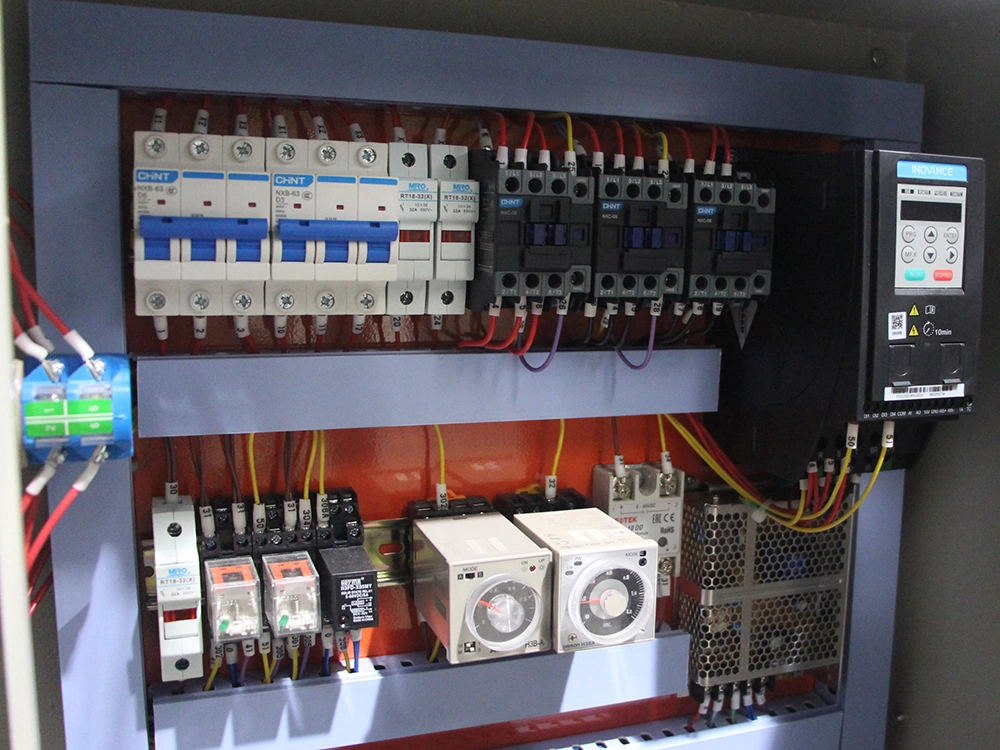

Sistema de control
